電力液壓推動器在出廠時已按規定裝好了液壓油。 如果推動器存放時間較長(超過6個月)，使用前應擰下螺塞(參見圖1)，檢查一下油 位是否正常。如果油位沒有達到規定位置，應加注液壓油至規定的油位(參見圖1)，否則推 動器不能正常工作。 液壓油牌號參見表2(也可使用Mobil、Shell公司其它與表內牌號等效的液壓油)，加注 的液壓油不得有雜質或污物(應過濾)。加注液壓油時應緩慢上下拉動推桿幾次，以便排出 液壓缸內的空氣，確保加足油量。電力液壓推動器的電動機和器身中間用一個蓋連接。器身內裝有一個帶兩根推桿的活塞，活塞內裝有 一個葉辦輪連接在轉軸上，轉軸由裝有滾動軸承的支持盤支承，支持盤扣在活塞上，用螺釘堅固，器身上 端通過推桿與橫梁連接，橫梁上裝有連桿以供用銷軸和相匹配的液壓推桿制動器連接。
器身底下的銷孔同 樣供連接用。 當通電時，電動機主軸帶動滑道使轉軸及轉軸上的葉輪高速旋轉。在離心力的作用下，油液管道內的 油產生壓力差，此壓力差使油由活塞上部吸至活塞下部，在活塞下部形成高壓，迫使活塞和固定在其上的 推桿及橫梁迅速上升。當活塞上升到頂端位置時，活塞下部保持恒壓。與此同時，通過杠桿機構壓縮負荷 彈簧（推動器或制動器帶有負荷彈簧者） ，產生機械運動。 （若與 YWZ 系列液壓推桿制動器匹配則松閘）當 斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速下降，迫使油重新流入活塞上部，這 時仍然通過杠桿機構恢復原位，[若與 YWZ 系列制動器匹配則抱閘]。
YT1-18Z/2 YT125ZB/4 YT125ZC/4 YT1-45Z/4 YT1-45Z/5 YT1-45Z/6 YT1-90Z/6 YT1-90Z/8 YT1-125Z/10 YT1-180Z/8 YT1-180Z/10 YT1-180Z/12 YT1-320Z/12(B) YT1-320Z/20(A) YT1-320Z/35 YT1-350Z/12 YT1-350Z/20 YT1-350Z/35
四、使用規程：
1、安裝試驗： 首先察看電力液壓推動器產品銘牌的推力是否與所需力量相符：削除電動機和器身表油污并檢查推桿升 降是否順利。擰下加油螺塞 5（圖三）及油位螺塞 3，注入適宜的純凈的液壓油，直至螺孔 3 處。然后擰 緊螺塞 3 及螺塞 5。根據不同的周圍介質溫度，推薦按表 6 液壓油。 周圍介質溫度 +45℃~+21℃ +20℃~+0℃ +0℃~-15℃ -15℃~-30℃ -30℃以下 20 號機械油 GB443-64 10 號變壓器油（凝固點-10℃）SYB1351-62 25 號變壓器油（凝固點-25℃）SYB1351-62 儀表油（凝固點-60℃）GB487-65 酒精及甘油的混合體 推薦選用油液將液壓推動器下部用銷軸連接，將橫梁的連桿用銷軸與杠桿裝置連接。 測試外界電源與電動機銘牌相符后，將電機接線柱與外界電源正確連接。 接通電源，檢查葉輪是否靈活運轉，推桿升降是否順利。 2、使用和維護: 檢查電力液壓推動器的工作是否正常，有無漏油、滲油現象。應經常保持定量的油液。但注意，油位不 能高于油位螺塞，若高于油們螺塞，會出現推桿處、電機和缸蓋處有漏油現象。 至少每六個月檢查一次油液。當油液變質或混入雜物，稠度增大時應該換油。若油選擇不當，應另行選 擇。 檢查電機接線是否良好，保護裝置是否恰當，可靠。
.推桿處漏油 推桿在安裝時被電焊電流灼傷 密封件磨損 加油時推動器應豎立，加至平注油 口位置 聯接螺栓在使用中產生松動 電機軸承磨損，損壞密封件 密封件正常磨損 排放液壓油 擰緊螺栓 更換推動器 更換推動器 選用適合的產品、 檢查電源參數 調整機構動作行 程并更換推動器 更換推動器
推動器不動 作，電機響應
加油時推動器應堅立，加滿至油口位置 補加油 更換推動器 更換推動器并選 用合適的進線涵 更換推動器 更換推動器 按要求接地
密封不嚴 接線盒進水
推動器從中 間法蘭處滲油
電機部分漏油 電機軸密封件損壞

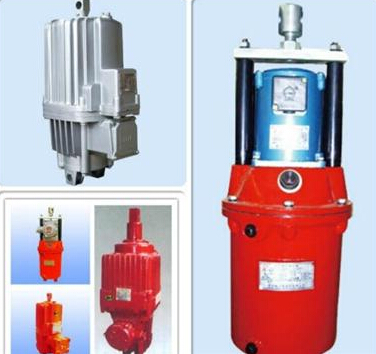

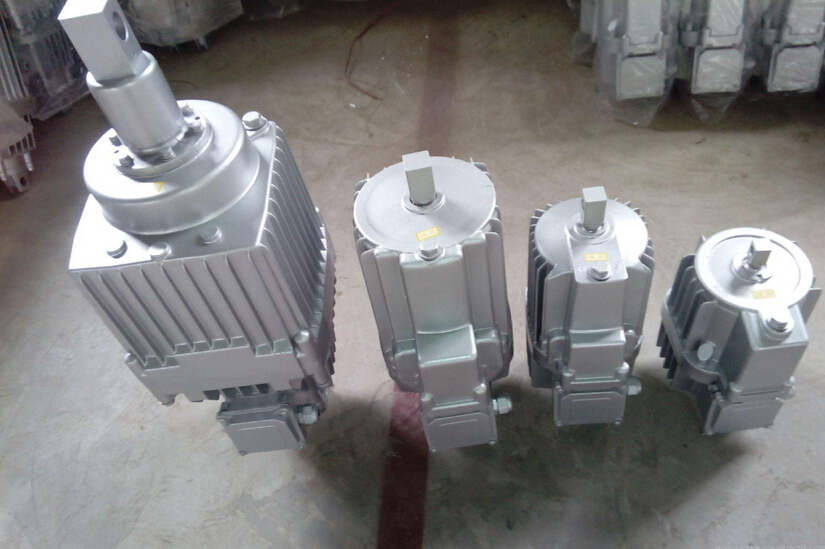

ED 電力液壓推動器
Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6， Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6，Ed301/6
制動器推動器主要用作 YWZ4，YWZ5，YWZ8，YWZ9，YWL.YW.YWZP 系列電力液壓塊式制動器 電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港 電力液壓塊式制動器 口，建筑等行業。
