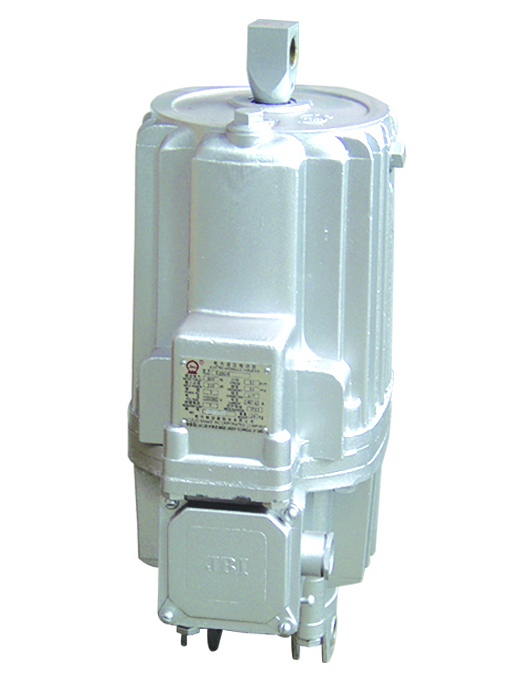

短行程推動器ED23/5

發布時間：2021-04-28 07:44:42 文章來源：bkcaihom 點擊次數：713次

短行程推動器偏差±20%

ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10

ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14

ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14

ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24

ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39

ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39

ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40

用途

連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。

表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。

主要技術參數

型號 A B C D E F G H K L M N O P Q R S T U

EN23/5 286 50 26 12 12 20 16 20 160 80 80 40 200 16 85 55 75 100 20

EN30/5 370 50 34 15 16 25 16 18 160 80 80 40 197 16 85 55 75 100 20

EN50/6 435 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20

EN80/6 450 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20

EN50/12 515 120 36 18 20 30 20 23 195 97 120 60 254 22

EN80/12 530 120 36 18 20 30 20 23 195 97 120 60 254 22

EN121/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35

EN201/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35

EN301/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
