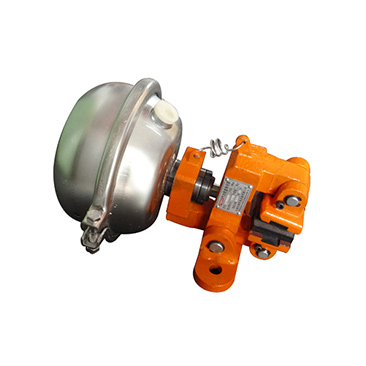

CQP12.7氣動鉗盤式制動器

盤式制動器結構有常開式和常閉式兩種。裝載機的常開式點盤制動器結構。制動器由鉗(1)、活塞(2)、制動村片(3)、制動盤(4)和密封圈(5)組成。當壓力油進入油缸內推動活塞壓向制動盤時，實現制動。解除制動(或活塞回位)與磨損后間隙的自動調整有兩種型式：密封圈式和彈簧式。由于點盤式制動器的制動間隙很小(每邊約0.1mm)，當制動推出活塞時，靠摩擦力迫使密封圈變形。解除制動時，油缸內油卸壓，活塞靠密封圈變形的彈性力自動復位。若由于摩擦襯片磨損制動間隙增大，活塞移動量將大于密封圈變形量，從而克服摩擦力，語塞相對密封圈向外移動，直至壓緊制動盤。解除制動時，密封圈彈性力使活塞回位，回位距離不是原來活塞外伸距離，而只是密封圈變形量的大小，以此來達到自動調整制動間隙的目的

QP（CQP）系列氣動鉗盤制動器主要用于起重、運輸、冶金、礦山、港

kou、建筑等機械中各種機構的制動和減速。

使用條件

環境溫度：-5℃~40℃

工作氣壓：QP系列為5-7bar；

CQP系列為≤7bar。

 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

 空氣源不應有油、水和其他雜質。

主要特點

 QP系列為彈簧制動，氣動釋放；CQP12.7氣動鉗盤式制動器為氣壓制動，彈簧釋放。

整體結構簡單，體積小，重量輕。

無石棉制動襯墊，綠色環保。

制動襯墊安裝采用壓簧卡裝式，更換方便快捷。

制動襯墊磨損后調整方便簡單。

QP系列每種規格制動器的一種盤徑可進行四級制動力矩調整。

所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加

裝調速閥，制動時間可實現無級調整。

注：1、可生產不同盤厚、不同安裝尺寸的氣動鉗盤制動器。

2、具體型號、結構外形尺寸保留更改的權利。制動器的特點是：效率高。制動氣室尺寸小，充、放氣響應快。節能、有間隙自動調節機構，保證使用中具有良好的制動力匹配、方向穩定性和制動穩定性、采用浮動啼結構，制動力矩輸出穩定、制動隨動性好、有剝于減少噪聲和報動、由于制動鼓直徑小，摩擦片寬，散熱條件好，改善了熱穩定性，提高了高速制動性能，并為采用小輪胎創造了條件、零件種類少，零件數量也少、互換性、通用性好，便于系列化、質量小。

如：鋼鐵、冶金車間傳動設備等，我們知道不管是室內工作還是室外工作均有其獨特的特點和問題，如果不能把問題解決，那么都會影響到其正常使用。這里要說的是港口起重機，我們知道，港口位置較為開闊，受海上影響通常風力較大，而大風嚴重的情況下會把起重機刮翻的，這時要保證起重機的正常運行就需要安裝防風制動器制動器，推動器，電力液壓制動器，液壓制動器，液壓推動器，ED電力液壓推動器，ED推動器，防爆推動器，盤式制動器，電磁制動器，制動器閘瓦，制動器配件，制動器廠家，制動器價格，焦作制動器，焦作市制動器，焦作市制動器廠，焦作市液壓制動器廠，制動器生產廠家，起重機制動器，推動器制動器，YT1推動器，防爆制動器,防風制動器，電磁制動器 主要生產YWZB、YWZ2、YWZ3、YWZ4、YWZ5、YWZ6、YWZ8、YWZ9、YWZ10、YWZ12、YWZ13系列電力液壓塊式制動器。各種防爆型制動器，TJ2系列新型節能電磁鐵制動器，電力液壓臂盤式制動器，礦用防爆電磁起動器以及礦用真空饋電開關，產品規格齊全，性能可靠，質量上乘
