氣動鉗盤式制動器QP12.7-A QP25.4，QP30-D

氣動鉗盤式制動器工作原理      QP12.7-A QP25.4，QP30-D,CQP12.7，QP38，CQP40-D氣動鉗盤式制動架和氣缸兩大部分組成。氣缸1通入壓力氣時，活塞桿5在氣壓作用下迅速向氣缸內收縮，左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開（即松閘）。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出，頂左、右制動臂帶動摩擦塊12合龍（即抱閘）。

二、氣動鉗盤式制動器制動器的安裝      1、首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。      2、將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.     3、裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中心與制動盤厚度中心成一直線,安裝位置尺寸見結構示意圖.

三、氣動鉗盤式制動器調式      a)調整氣壓值，其范圍為5~7巴。      b)正常工作錢，首先是制動器試動作幾次，檢修制動器有無異?，F象。     c)摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回，退后再調整。

四、氣動鉗盤式制動器維修      當摩擦片磨損后，工作行程增大至8mm時，需立即調整桿6使工作行程重新調整4mm左右，否則制動失效，調整后應擰緊螺母7，當摩擦塊12磨損到6mm左右時需更換磨損塊，更換步驟如下：     1、氣缸，     2、右制動臂     3、復位彈簧     5、活塞桿     6、調整桿     7、螺母     8、左制動臂     9、基座     10、制動塊     11、彈簧鋼絲     12、摩擦塊

DCPZZ12.7系列氣動鉗盤式制動器制造商/SBD系列盤式制動器價格/焦作制動器股份有限公司

盤式制動器有液壓型的，由液壓控制，要零部件有制動盤、分泵、制動鉗、油管等。盤式制動器散熱快、重量輕、構造簡單、調整方便。特別是高負載時耐高溫能好，制動效果穩(wěn)定，而且不怕泥水侵襲，在冬季和惡劣路況下行車，很多轎車用的盤式制動器有平面式制動盤、打孔式制動盤以及劃線式制動盤，其中劃線式制動盤的制動效果和通風散熱能力均比較好。

氣動盤式制動器沿制動盤向施力，制動軸不受彎矩，徑向尺寸小。

與鼓式制動器相比，盤式制動器工作表面為平面且兩面?zhèn)鳠幔瑘A盤旋轉容易冷卻，不易生較大變，制動效能較為穩(wěn)定，長時間使用后制動盤因高溫膨脹使制動作用增強；而鼓式制動器單面?zhèn)鳠幔瑑韧鈨擅鏈夭钶^大，導致制動鼓容易變，同時長時間制動后，制動鼓因高溫而膨脹，制動效能減弱。另外，盤式制動器結構簡單，維修方便，易實制動間隙自動調整。

盤式制動器的不足之處在于摩擦片直接作用在圓盤，無自動摩擦增力作用，制動效能較低，以用于液壓制動系統時若需制動促動管路壓力較高，須另行裝設動力輔助裝置；兼用于駐車制動時，加裝的駐車制動傳動裝置比鼓式制動器要復雜，因而在后輪的應用受到***

電磁失效保護盤式制動器：

3SE；4SE；5SE；450SE；56SE；560SE；561SE；ST1SE；ST2SE

液壓失效保護盤式制動器：

3SH；4SH；5SH；450SH；ST1SH；ST2SH；ST3SH；ST4SH；ST5SH；ST10SH；ST16SH；ST25SH；904SH；

ST40SH

氣動失效保護盤式制動器：

3SP；4SP；5SP；450SP

液壓直動盤式制動器：

ADH60；ADH90；ADH120；DADH75；DADH80；DADH90；DADH120；DADH195；DADH350

氣動直動盤式制動器:

ADP60M；ADP61M；ADP62M

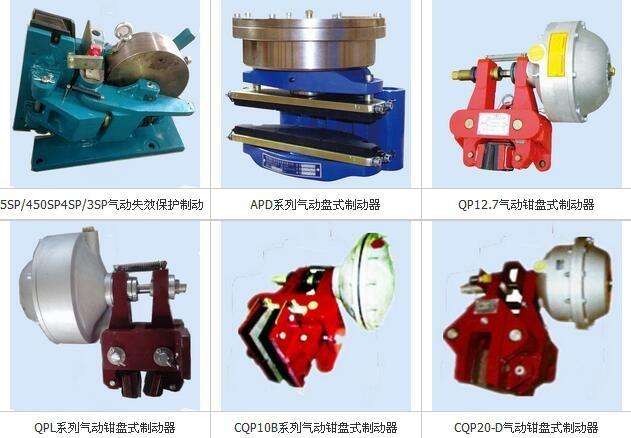

氣動鉗盤式制動器

CQPL12.7A-A；CQPL12.7A-B；CQPL12.7B；QPL12.7A-A；QPL12.7A-B；QPL12.7-A；QPL12.7-B；

QP30-D；QP25.4-D；CQP30-D；CQP25.4-D；PDA5；PDA10；PDB5；PDB10；PDB19；PDC5；PDC10

電磁鉗盤式制動器：

DCPZ12.7-250；DCPZ12.7-300；DCPZ12.7-400

液壓鉗盤式制動器：

SB(YQP)50；SB(YQP)100；SB(YQP)160；SB(YQP)250；SB(YQP)315；SB(YQP)400；

SBD安全制動器：

SBD100-A；SBD125-A；SBD160-A；SBD200-A；SBD250-A；SBD-B；SBD160-B；SBD250-C；SBD365-C；SBD425-C；SBD80-B；SBD160-B；SBD250-C；SBD365-C；SBD425-C；SBD120-D；SBD240-D

電力液壓防風鐵楔制動器：

YFX系列電力液壓防風鐵楔制動器：

YFX-500/80；YFX-550/80；YFX-600/80；YFX-630/80；YFX-700/80；YFX-710/80；YFX-800/80

電力液壓推動器：

YT1系列電力液壓推動器：

YT1-18ZB/2；YT1-25ZB/4；YT1-45Z/5；YT1-90Z/8；YT1-125Z/10；YT1-180Z/10；YT1-320Z/12；YT1-320Z/20；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12；YT1-320Z/12；YT1-350/12；

YT1-350/20；YT1-350/35；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12

BYT1系列電力液壓推動器：

BYT1-18ZB/2；BYT1-25ZB/4；BYT1-25ZC/4；BYT1-45Z/4；BYT1-45Z/5；BYT1-45Z/6；BYT1-90Z/6

BYT1-90Z/8；BYT1-125Z/10；BYT1-180Z/8；BYT1-180Z/10；BYT1-180Z/12；BYT1-320Z/12

BYT1-320Z/20；BYT1-25/4；BYT1-45/6；BYT1-90/8；BYT1-180/12

ED系列電力液壓推動器：

ED-23/5；ED-30/5；ED-50/6；ED-80/6；ED-121/6；ED-201/6；ED-301/6；ED-50/12；ED-80/12；ED-121/12；ED-201/12；ED-301/12；ED-630/12

BED ZED系列電力液壓推動器：

BED30/5；BED50/6；BED80/6；BED121/6；BED201/6；BED301/6；BED50/12；BED80/12；BED121/12

BED201/12；BED301/12；BED630/12
