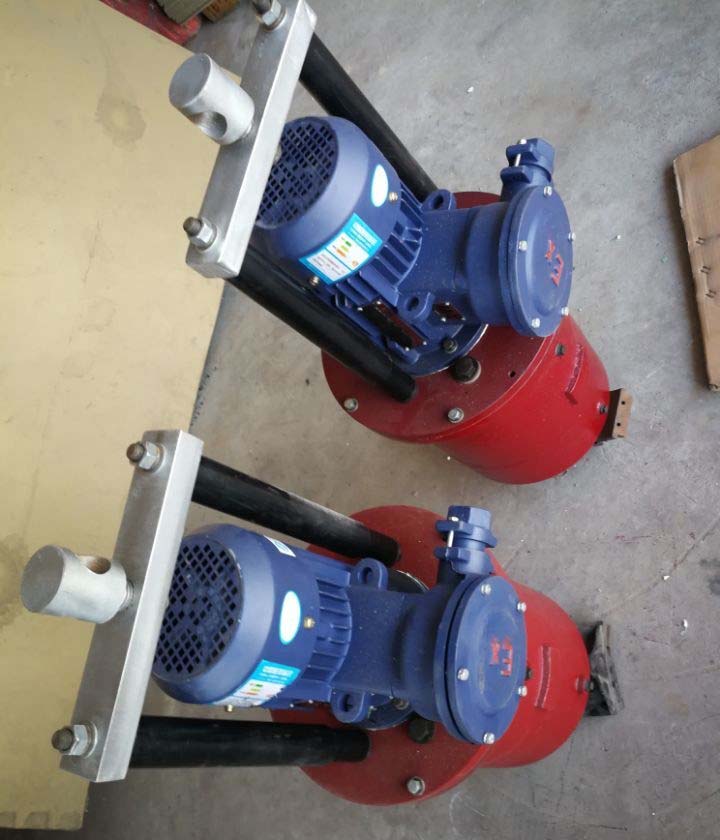

YT1-180Z/12 YT1-320Z/12 BYT1-320Z/20推動器

發布時間：2021-04-29 07:31:34 文章來源：bkcaihom 點擊次數：771次

（若與 YWZ 系列液壓推桿制動器匹配則松閘）當 斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位，[若與 YWZ 系列制動器匹配則抱閘]。

YT1-18Z/2 YT125ZB/4 YT125ZC/4 YT1-45Z/4 YT1-45Z/5 YT1-45Z/6 YT1-90Z/6 YT1-90Z/8 YT1-125Z/10 YT1-180Z/8 YT1-180Z/10 YT1-180Z/12 YT1-320Z/12(B) YT1-320Z/20(A) YT1-320Z/35 YT1-350Z/12 YT1-350Z/20 YT1-350Z/35

四、使用規程：

1、安裝試驗：首先察看電力液壓推動器產品銘牌的推力是否與所需力量相符：削除電動機和器身表油污并檢查推桿升降是否順利。擰下加油螺塞 5（圖三）及油位螺塞 3，注入適宜的純凈的液壓油，直至螺孔 3 處。然后擰緊螺塞 3 及螺塞 5。根據不同的周圍介質溫度，推薦按表 6 液壓油。周圍介質溫度 +45℃~+21℃ +20℃~+0℃ +0℃~-15℃ -15℃~-30℃ -30℃以下 20 號機械油 GB443-64 10 號變壓器油（凝固點-10℃）SYB1351-62 25 號變壓器油（凝固點-25℃）SYB1351-62 儀表油（凝固點-60℃）GB487-65 酒精及甘油的混合體推薦選用油液將液壓推動器下部用銷軸連接，將橫梁的連桿用銷軸與杠桿裝置連接。測試外界電源與電動機銘牌相符后，將電機接線柱與外界電源正確連接。接通電源，檢查葉輪是否靈活運轉，推桿升降是否順利。 2、使用和維護: 檢查電力液壓推動器的工作是否正常，有無漏油、滲油現象。應經常保持定量的油液。但注意，油位不能高于油位螺塞，若高于油們螺塞，會出現推桿處、電機和缸蓋處有漏油現象。至少每六個月檢查一次油液。當油液變質或混入雜物，稠度增大時應該換油。若油選擇不當，應另行選擇。檢查電機接線是否良好，保護裝置是否恰當，可靠。

五、潤滑說明表

潤滑部位絞鏈處電動機軸承期每周半年限潤滑材料鈣鈉基潤滑脂或 45-50#機油鈣鈉潤滑脂備注

六、故障公析與排除

故障部位推桿彈簧電動機故障現象有疲勞裂紋有疲勞裂紋工作時發不正常噪音推不起來原因分析失靈失靈排除方法更換更換

電機內接線不正確，電壓內配，查接線系統，并改正、改變電定子配合不緊密，軸承磨損壓，查定子并修理，更換軸承滑道和轉軸嚴重磨損，葉輪滾鍵彈簧力量過大推桿卡住網絡電壓低于額定電壓的 85% 嚴重漏油油量不足油位過高有損壞或有不合格軸承臟污缺油隔離環滾動體損壞過載工作或在低壓下工作個別硅鋼片之間局部短路更換滑道，轉軸或葉輪調整彈簧消除卡塞提高電壓補充油液補充油液讓油放出更換軸承或潤滑油消除贓物加油更新改變工作狀態，測量電壓、電壓低于額定電壓的 10%應停止工作除去引起短路的毛刺或其它原因，并在事后用絕緣漆涂刷修理的地方。檢查每一相的電流和消除“錯接”的相，用指示燈或高陰計來確定損傷的地方和除掉損傷。

（4）技術要求：

a、傳遞功率：400-450KW，現場實際電機功率400KW；

b、輸入轉速：1500r/min，其它技術參數符合Q/09TLB003-2005標準；

c、液壓油：6號液力傳動油；

d、***高油壓（安全閥調定壓力）：2Mpa；

e、電動機空載起動，以減小對電氣和機械的沖擊；

f、驅動裝置能提供可調的、平滑的、無沖擊的起動力矩；

g、實現輸送機的無極調速，以滿足不同的工作需要；

h、可以實現多電動機驅動功率相互平衡；

i、液體粘性軟起動裝置可以實現0.05~0.3m/s2的加速度起動帶式輸送機；

j、液體粘性軟啟動裝置不得有漏油現象；

k、液體粘性軟起動裝置質量三保自使用之日起一年，在一年內出現質量問題免費維修或更換，乙方提供終身服務，含由乙方提供的自行采購的外購件。
