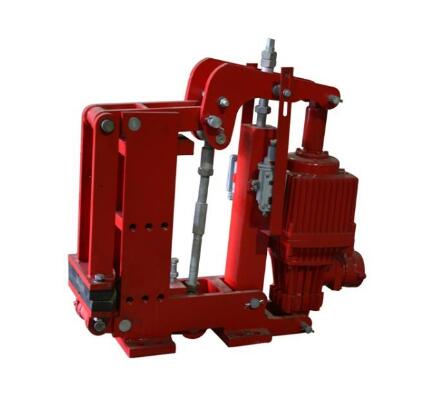

YLBZ系列輪邊制動器/河南盤式制動器制造商/焦作市虹橋制動器股份有限公司
輪邊制動器的液壓系統為專門設計用于輪邊制動液壓控制設備,本液壓站由一套臥式油泵—電機組及控制元件組成,控制元件采用國產優質元件,由集成油路塊組合成系統,系統換向平穩、性能可靠,操作方便,設備緊湊,外形整齊美觀,使用維修方便。
液壓系統主要技術參數
1. 系統額定壓力: 8Mpa
2. 峰值壓力: 12Mpa
3. 工作壓力: 4~6Mpa(調試時只要能打開制動閘的工作壓力,再增加1Mpa即可。)
4. 工作流量: 3.7L/Min
5. 電機:YB2或YBK2-90L-4, 1.5KW 380V/660V或660/1140V
6. 系統油液正常工作溫度范圍: 5~70℃
YLBZ液壓輪邊制動器:
YLBZ25-160;YLBZ40-150;YLBZ40-160;YLBZ40-180;YLBZ40-200;YLBZ63-180;YLBZ63-200;
YLBZ63-210;YLBZ100-200
液壓系統使用性能說明
1. 液位計:顯示油箱內液面高度的元件。
2. 空氣濾清器:保持封閉油箱內外的氣壓平衡并防止雜物侵入油箱。
3. 網式濾油器:起清潔進入油泵的液壓油的作用。
4. 溢流閥:用于調節系統壓力。
5. 風冷卻器(選配):用于系統油溫的冷卻。根據油缸大小選配,缸徑較大,系統壓力較小時可不配。
6. 隔爆型電磁換向閥:主要用于油缸的運動。當電磁閥通電時,油缸開始運動,制動器制動閘打開;當電磁閥失電時,油缸復位,制動器制動閘閉合。
7. 隔爆型溫度變送器(選配):與測溫元件配合使用,將溫度或溫差信號轉換成為標準的統一信號。
8. 隔爆型壓力變送器(選配):它能將測壓元件傳感器感受到物理壓力參數轉變成標準的電信號,以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。
主要特點可具有聯鎖退距均等裝置,在使用過程中可始終保持兩側瓦塊退距均等,完全避免因退距不均使一側制動襯墊附貼制動盤的現象,并設有瓦塊自動隨位裝置。
主要擺動鉸點均安裝有自潤滑軸承,傳動效率高,壽命長,在使用過程中無需潤滑。
制動彈簧布置在方形彈簧管內,并在一側設有制動力矩標尺,制動力矩直接顯示,調整方便直觀。
無石棉制動襯墊為插裝式,更換方便快捷。
制動襯墊磨損自動補償裝置,可使瓦塊退距和制動器力矩在使用過程中保持恒定。
可通過增設附加裝置實現某些附加功能。
