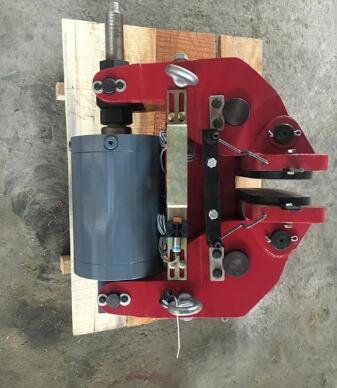

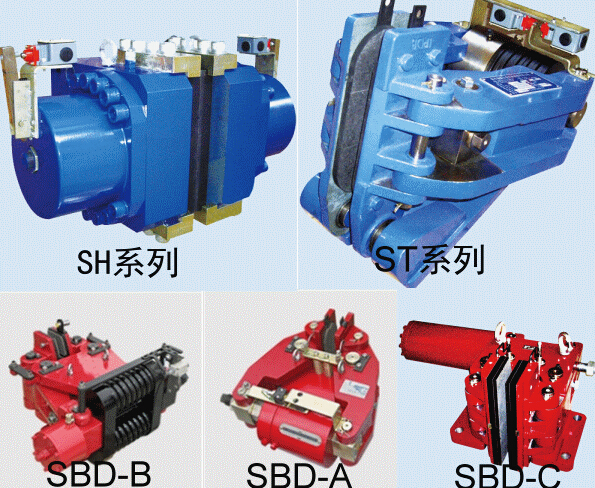

盤式制動器是靠圓盤間的摩擦力實現制動的制動器,主要有全盤式和點盤式兩種類型,它由液壓控制,點擊放大圖片主要零部件有制動盤、分泵、制動鉗、油管等。制動盤用合金鋼制造并固定在車輪上,隨車輪轉動
固定元件安裝于固定件,制動盤與轉動件相連,制動時,固定元件壓緊在制動盤上,利用摩擦力,實現制動。
結構類型
按摩擦中固定元件的結構分為鉗盤式,全盤式兩種
1、全盤式制動器的結構原理:全盤式制動器中摩擦副的旋轉元件與固定元件都是圓盤形,制動時,兩盤摩擦表面完全接觸,作用原理如同摩擦式離合器。
2、鉗盤式制動器的結構原理:鉗盤式制動器的固定元件是制動塊,裝在與車軸鏈接且不能繞車軸軸線旋轉的制動鉗中,制動塊與制動盤接觸面積很小。固定鉗式
結構特點:制動鉗不動、制動盤兩側有液壓缸
性能特點:除活塞和制動塊外無滑動件,剛度好,制造容易,能適應不同回路驅動要求,但尺寸大,布置困難,產生熱量多
滑動鉗式
結構特點:制動鉗可以做軸向滑動、制動盤內側有液壓缸
擺動鉗式
結構特點:制動鉗與固定座鉸接、制動盤內側有液壓缸
1、優點
熱穩定性好,而鼓式制動器有機械衰退
水穩定性好,泥水易被甩離制動盤
制動力矩與運動方向無關
易構成雙回路系統,可靠、安全
尺寸小、質量小、散熱良好
壓力分布均勻、襯塊磨損均勻
更換襯塊簡單容易
2 缺點
難于避免雜物沾到工作表面
兼作駐車制動器時,驅動機構復雜
在制動驅動機構中需裝助力器
襯塊工作面積小,磨損快,壽命低。
制動協調時間短
易于實現間隙自動調整
檢修
1 用百分表檢測制動盤的斷面跳動誤差大于0.06mm,制動盤表面具有明顯的磨損臺階及拉傷溝槽,可進行加工修復.
2 檢查制動盤的磨損極限厚度為8mm,厚度過小時應換用新件.
3 檢查制動蹄摩擦片厚度小于7mm(包括底板)時,必須更換摩擦片,且左,右輪必須成套更換(4片摩擦片,4片彈簧片).
4 檢查制動鉗體,若發現有漏油之處,應換用新的活塞密封圈.
