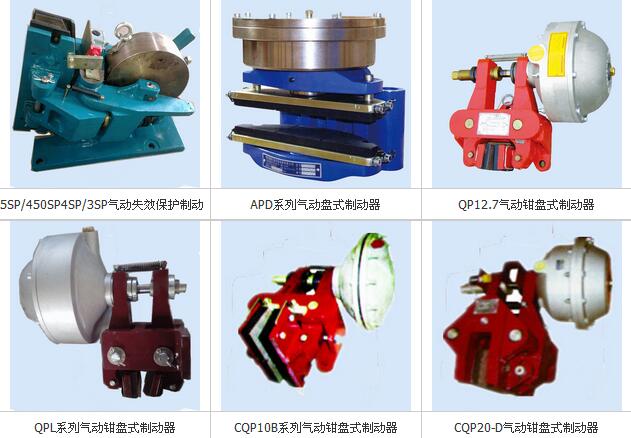

CQPL-12.7
一,工作原理
CQPL12.7氣動鉗盤式制動架和氣缸兩大部分組成(見結構示意圖)。氣缸1通入壓力氣時,活塞桿5在氣壓作用下迅速向氣缸內收縮,左,右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開(即松閘)。當氣缸停止供氣并通過控制閥迅速放氣,活塞桿5在氣缸內部彈簧下迅速伸出,頂左,右制動臂帶動摩擦塊12合龍(即抱閘)。
二,制動器的安裝
1, 首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。
2, 將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油,水和其它雜質.
3, 裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內,再將基座9水平固定在剛性機座上,使其中心與制動盤厚度中心成一直線,安裝位置尺寸見結構示意圖.
三,調式
a) 調整氣壓值,其范圍為5~7巴。
b) 正常工作錢,首先是制動器試動作幾次,檢修制動器有無異?,F(xiàn)象。
c) 摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值,旋轉調整桿時,首先通入壓力空氣使活塞桿縮回,退后再調整。
四,維修
當摩擦片磨損后,工作行程增大至8mm時,需立即調整桿6使工作行程重新調整4mm左右,否則制動失效,調整后應擰緊螺母7,當摩擦塊12磨損到6mm左右時需更換磨損塊,更換步驟如下:www.hnbrakes.com
1,氣缸,
2,右制動臂
3,復位彈簧
5,活塞桿
6,調整桿
7,螺母
8,左制動臂
9,基座
10,制動塊
11,彈簧鋼絲
12,摩擦塊
CQPL12.7 氣動鉗盤式制動器結構示意圖
1, 先將制動塊上的彈簧鋼絲11抽出,將摩擦塊12取出。
2, 再將新摩擦塊放如制動塊U形槽中,插入彈簧鋼絲,然后檢查安裝后摩擦塊是否牢固。
二, 性能參數
參數 型號 | 額定制動力 N | 工作行程 mm | 退距 mm | 制動盤有效半徑 m | 額定制動力距 Nm |
CQP12.7-A CQP12.7-B | 600 400 | 4—5 | 1 0.2 | 制動盤半徑0.03 | 額定制動力×有半徑 |
六,形尺寸參數
參數 型號 | A | B | ?C | ?D | ||||
鑄鐵 氣缸 | 氣缸 | 鑄鐵 氣缸 | 鋁合金 氣缸 | 鑄鐵 氣缸 | 鋁合金 氣缸 | 鑄鐵 氣缸 | 鋁合金 氣缸 | |
CQP12.7-A | 295 | 300 | 220 | 200 | ?186 | ?190 | G3/8” | G1/2” |
CQP12.7-B | 275 | 275 | 200 | 175 | ?142 | ?144 |
