ED30/5

發布時間：2021-10-15 01:06:34 文章來源：bkcaihom 點擊次數：713次

ED30/5 ED50/6 ED80/6 ED121/6 ED201/6 ED301/6 ED23/5 ED301/12

一、概述

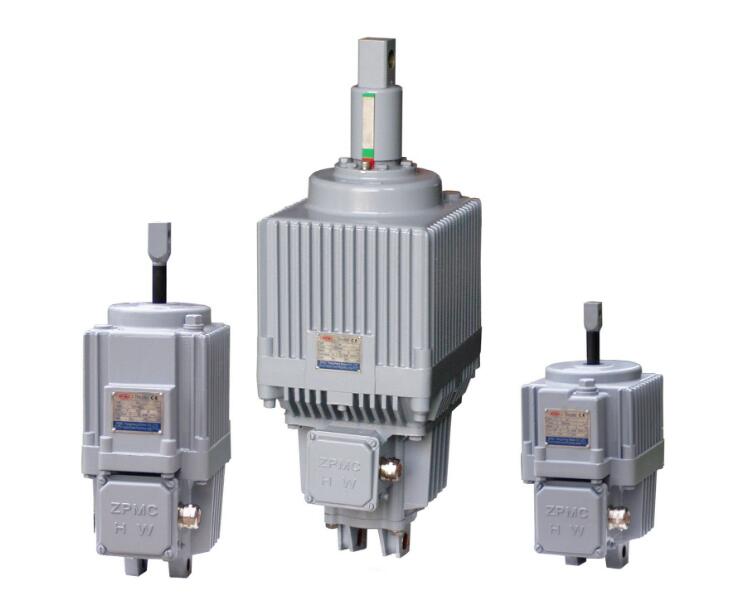

Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。ED電力液壓推動器主要YWZ系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

二、型號含義

三、產品特點
　　外殼為鑄造鋁合金、重量輕，外形美觀；
　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
　　Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
　　Ed系列緊固件為不銹鋼材質，美觀耐用。

四、安裝方式
　　垂直安裝：活塞桿連接塊朝上；
　　水平安裝和中間任意位置：主參數標牌朝上；
　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

五、附加裝置
　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；
　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的***大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教小；
　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。
六、工作條件
電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級
連續工作S1連續工作S2，負載持續率FC=60%
額定電壓為380V三相，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

七、主要技術參數

型號	額定推力 (N)	額定行程 (mm)	動作行程		制動彈簧力 (N)	額定頻率 (Hz)	輸入功率 (W)	額定電壓 (V)	額定電流 (A)	***大工作頻率	重量(Kg)
型號	額定推力 (N)	額定行程 (mm)	上升	下降	制動彈簧力 (N)	額定頻率 (Hz)	輸入功率 (W)	額定電壓 (V)	額定電流 (A)	***大工作頻率	重量(Kg)
短行程推動器			偏差±20%
ED23/5	220	50	0.35	0.35	180	50	165	380	0.52	2000	10
ED30/5	300	50	0.35	0.35	270	50	200	380	0.46	2000	14
ED50/6	500	60	0.45	0.39	460	50	210	380	0.48	2000	14
ED80/6	800	60	0.32	0.34	750	50	330	380	1.42	2000	24
ED121/6	1250	60	0.4	0.42	1200	50	330	380	1.44	2000	39
ED201/6	2000	60	0.5	0.32	1900	50	450	380	1.45	2000	39
ED301/6	3000	60	0.58	0.32	2700	50	550	380	1.46	1500	40
