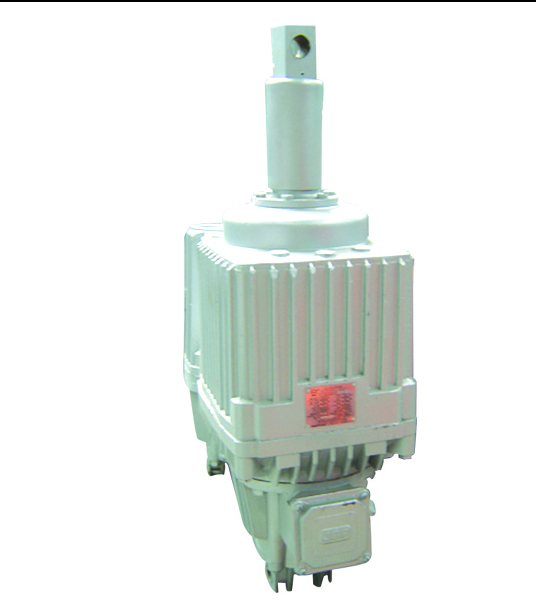

YT1-125Z/10

發布時間：2021-11-28 02:41:10 文章來源：bkcaihom 點擊次數：726次

質電力液壓推動器YT1-25Z/4，YT1-45Z/6，YT1-90Z/8，YT1-125Z/10,YT1-180/12等推動器

YWZ系列電力液壓塊式制動器，采用YT1系列推動器作為制動器的驅動裝置。安裝尺寸符合JB/ZQ4388-86標準。主要用于起重運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動。
工作原理：該系列液壓推桿制動器由制動架和相匹配的YT1型電力液壓推動器兩大部分組成。當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松閘）；當斷電時，電力電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制動瓦合攏（抱閘）。

正常工作條件
環境溫度-20℃～40℃；
完全相對濕度不大于90%；
在無爆炸危險的介質中，且介質中無足以腐蝕和破壞絕緣的氣體和導電塵埃的環境中；
安裝地點的海拔高度符合GB755-87標準，適用于三相380V，50Hz交流電源。

主要技術參數

型號	匹配推動器	制動力矩N.M	退矩	b	C	D	d	F	G1	G2	H	h1	i	K	M
YWZ-100/18	YT1-18ZB/2	40	0.6	70	137	100	13	75	125	125	384	100	40	110	138
YWZ-150/25	YT1-25ZB/4	100	0.6	90	154	150	17	100	170	170	437	140	60	150	138
YWZ-200/25	YT1-25ZB/4	200	0.7	90	154	200	17	100	195	195	440	170	60	175	156
YWZ-300/25	YT1-25ZC/4	320	0.7	140	154	300	22	130	280	280	692	240	80	250	200
YWZ-300/45	YT1-45Z/5	630	0.7	140	178	300	22	130	280	280	600	240	80	250	200
YWZ-400/45	YT1-45Z/6	1000	0.8	180	178	400	22	180	360	360	735	320	130	325	265
YWZ-400/90	YT1-90Z/8	1600	0.8	180	210	400	22	180	360	360	740	320	130	325	265
YWZ-400/125	YT1-125Z/10	2200	0.8	180	254	400	22	180	360	360	850	320	130	325	271
YWZ-500/125	YT1-125Z/10	2650	0.8	200	210	500	22	200	415	415	885	400	150	380	310
YWZ-600/90	YT1-90Z/8	3200	0.8	240	210	600	26	220	505	520	1082	475	170	475	390
YWZ-600/180	YT1-180Z/12	5000	0.8	240	254	600	26	220	505	520	1082	475	170	475	390
YWZ-700/180	YT1-180Z/12	8000	0.8	280	254	700	34	270	580	600	1225	550	200	540	585
YWZ-800/180	YT1-180Z/12	10000	0.8	320	254	800	34	320	677	697	1417	600	240	620	510
YWZ-800/230	YT1-320Z/12	12500	0.8	320	375	800	34	320	677	697	1417	600	240	620	1100

YWZ,YWZ3B,YWZ4，YWZ5，YWZ8，YWZ9等系列制動器
