電力液壓制動器制動輪聯軸器安裝方法

電力液壓制動器制動輪聯軸器安裝方法

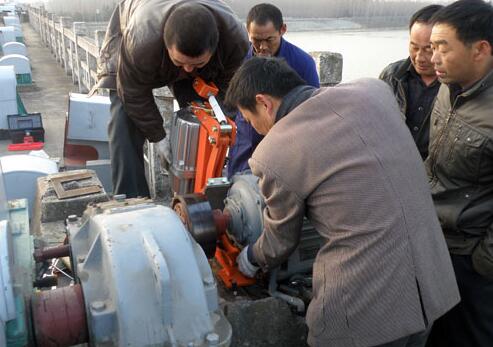

聯軸器的找正，分為四個步驟。現在仔細講一下。

　　1、聯軸器徑向找正

　　聯軸器找正時，應先進行垂直方向的調整。前、后腳墊片的厚度可通過三點檢測數據計算，檢測出兩軸的偏移量?？蓜?dòng)端聯軸器外緣直徑加上聯軸器外緣到軸向千分表?xiàng)U孔中心的距離；可動端聯軸器端面到可動端前腳螺栓中心的距離；可動端前、后腳螺栓中心的距離。由以上數據，可知前、后腳墊片的厚度。若電機比固定端高，應減墊片；若電機比固定端低，應加墊片。

　　垂直方向調整后，各點檢測數據發生了變化，應該重新在1點位置清零，重新測得2、3點的數據。調整后，只需檢驗和是否在允許的誤差范圍內即可。

　　2、聯軸器原理找正

　　將電機可動端端面圓在固定端端面上的投影近似看成正圓，由于可動端中心到固定端端面的距離不變。若想同時滿足，可動端軸線與固定端軸線絕對是在一條線上，只是理想的找正狀態。實際找正時，先設定允許誤差，當找正時產生的誤差在允許誤差范圍內時，找正結束。在很多場合中，泵的下檢測點無法進行檢測，找正工作將無法進行。

　　3、三點打表法找正步驟

　　(1)在固定端和可動端的聯軸器上分別固定磁性固定座、測量桿和千分表；(2)將軸轉到1點位置，分別將兩千分表清零；(3)再將軸轉到2點位置，讀出數據；(4)再將軸轉到3點位置，讀出數據；(5)分別計算(6)將電機前、后腳螺栓松開，在電機前、后腳分別墊、厚的墊片，移動電機，盡量使兩聯軸器靠緊，再將電機前、后腳螺栓擰緊，在1點位將兩千分表清零，在2、3點位讀出數據，與設定的允許誤差值比較，若沒有達到精度要求，重復以上步驟2-6；(7)步驟6滿足后，將電機前、后腳螺栓稍松開，將千分表保持在3點位，用銅棒敲打可動端的前、后腳，和可動端的中部，進行水平方向找正，直到、在允許誤差范圍內；(8)步驟7滿足后，將可動端前、后腳螺栓擰緊，找正結束。

　　4、聯軸器軸向找正

　　水平方向找正不需要計算可動端的前、后腳量，在1點位將軸向和徑向千分表清零，讀取3點位軸向和徑向千分表讀數，用銅棒敲打可動端進行軸線調整。先觀察軸向千分表讀數，用銅棒敲打可動端的前、后腳，將3點位的軸向讀數調到原來的一半。再觀察徑向千分表讀數，用銅棒敲打可動端的中部，將3點位的徑向讀數也調到原來的一半。這需要反復進行調整。調整結果應使和在允許誤差范圍內。

　　膜片聯軸器裝置措施：膜片聯軸器裝置前，應清洗兩軸端面，反省端面鍵槽口等共同狀況；膜片聯軸器裝置今后，正常運轉一個班，必需反省一切螺釘；為了避免膜片在高速運轉發作的微動磨損，招致膜片螺栓孔呈現微裂而損壞，可在膜片之間涂以二硫化鉬等固體光滑劑或?qū)δて獗磉M(jìn)行減磨涂層處置，高速膜片聯軸器；應防止長時間超載運用和操作變亂的發作；在任務運轉中，應常常反省膜片聯軸器能否發作異常景象，若有異常景象發作必需及進維修；在能夠因?yàn)檫\(yùn)轉的膜片聯軸器惹起人身和設備變亂的各個場地必需接納恰當?shù)钠桨卜雷o(hù)辦法。注意聯軸器裝置的問題，正確的處理好保障安裝的完成。定期的觀察、檢查、保養的工作，切合實際的做到安裝。

制動器具體型號：

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

YT1,ED,YTD.系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

電力液壓制動器如何維修及注意事項？

維修
1.主油缸儲液箱蓄液
注意：切勿過量加注制動液。過量加注制動液，在制動系統操作時，會導致制動液溢流到發動機排氣部件上，易引起起火傷人。
主油缸儲液箱與主油缸間用導管連接。儲液箱位于車輛左側,發動機罩下。主油缸儲液箱含有足夠的制動液,因此,在正常條件下儲液箱不需要維護。主油缸中的低制動液傳感器制動液液面低于標準時會發出警告。
拆卸儲液箱蓋前,先要進行清理,以免塵土進入儲液箱。
·拆卸旋蓋和膜片。
·儲液箱的加注量不得超過***大加注液面。
·安裝旋蓋和膜片。
2.主油缸儲液箱的更換
1)拆卸
·拆去液面?zhèn)鞲衅鹘泳€盒。
·除去制動儲液箱的外蓋。排去導套內的液體。
·用虹吸管將制動液箱內的制動液排得越空越好。
·使制動主油缸和輸液管分開。
重要注意事項：注意溢出的制動液。
·用導水器抬高隔壁的封蓋,打開制動液箱。
·撬開制動主油缸上輸液管的封蓋。
·檢查儲液箱是否開裂或變形。必要時,更換儲液箱。
·用不含潤滑油的壓縮空氣清理儲液箱。
·用不含潤滑油的壓縮空氣干燥儲液箱。
2)安裝
·用制動泵粘貼劑貼上新的封條,插入制動主油缸并安裝輸液管。
·用新的六角螺母來裝配制動儲液箱。
制動儲液箱至隔壁擰緊力矩為3牛頓米。
·安裝導水器和隔壁封蓋。
·連接液面?zhèn)鞲衅麟娊宇^。
3)檢查
