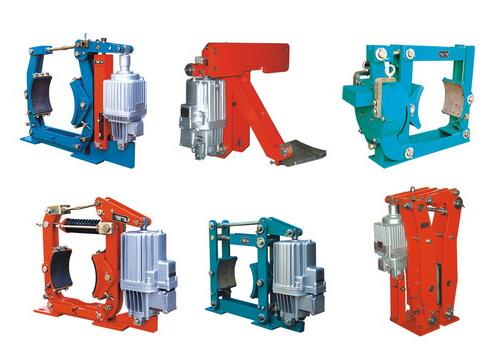

ed系列電力液壓推動器:
ed-23/5電力液壓推動器 ed-30/5電力液壓推動器 ed-40/4電力液壓推動器
ed-50/6電力液壓推動器 ed-70/5電力液壓推動器 ed-80/6電力液壓推動器
ed-121/6電力液壓推動器 ed-201/6電力液壓推動器 ed-301/6電力液壓推動器
ed-50/12電力液壓推動器 ed-80/12電力液壓推動器 ed-121/12電力液壓推動器
ed-201/12電力液壓推動器 ed-301/12電力液壓推動器 ed-630/12電力液壓推動器
主要技術參數
電動機1/2三相交流異步式電動機，符合（g了755-87）規定，絕緣等級：f級
使用條件：
連續工作s1連續工作s2，負載持續率fc=60%
額定電壓為380v三相，頻率50hz
使用地點的海拔高度等級符合（gb755-87）標準
周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ed630/12公適用于垂直安裝）
型號 | 額定推力 | 額定行程 | 動作行程 | 制動彈簧力 | 額定頻率 | 輸入功率 | 額定電壓 | 額定電流 | ***大工作頻率 | 重量 | |
上升 | 下降 | ||||||||||
短行程推動器 | 偏差±20% | ||||||||||
ed-23/5 | 220 | 50 | 0.35 | 0.35 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 |
ed-30/5 | 300 | 50 | 0.35 | 0.35 | 270 | 50 | 200 | 380 | 0.46 | 2000 | 14 |
ed-50/6 | 500 | 60 | 0.45 | 0.39 | 460 | 50 | 210 | 380 | 0.48 | 2000 | 14 |
ed-80/6 | 800 | 60 | 0.32 | 0.34 | 750 | 50 | 330 | 380 | 1.42 | 2000 | 24 |
ed-121/6 | 1250 | 60 | 0.4 | 0.42 | 1200 | 50 | 330 | 380 | 1.44 | 2000 | 39 |
ed-201/6 | 2000 | 60 | 0.5 | 0.32 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | 39 |
ed-301/6 | 3000 | 60 | 0.58 | 0.32 | 2700 | 50 | 550 | 380 | 1.46 | 1500 | 40 |
外形尺寸表
型號 | a | b | c | d | e1 | f | g2 | h | k | l | m | n | o | p | q | r | s | t | u | v | w |
ed 121/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 |
ed 201/6 | 645 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 |
ed 301/6 | 645 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 |
ed 121/12 | 705 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 | 190 | ||||||
ed 201/12 | 705 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 260 | 25 |
| ||||||
