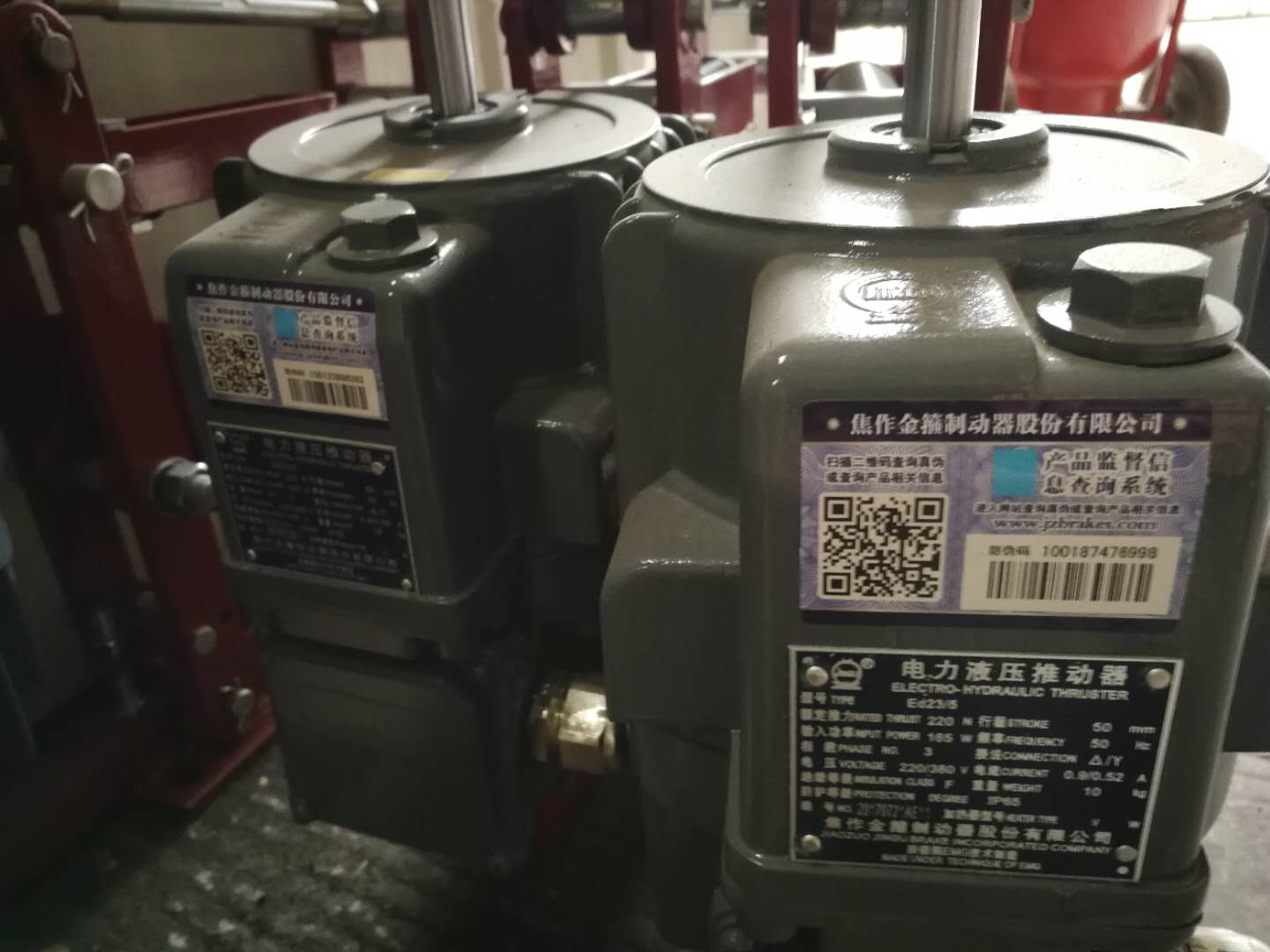

焦作金箍牌電力液壓推動器ED-30/5推力300N行程50mm
電力液壓推動器 ED-23/5推力220N行程50mm
電力液壓推動器 ED-30/5推力300N行程50mm
電力液壓推動器 ED-50/6推力500N行程60mm
電力液壓推動器 ED-80/6推力800N行程60mm
電力液壓推動器 ED-121/6推力1250N行程60mm
電力液壓推動器 ED-201/6推力2000N行程60mm
電力液壓推動器 ED-301/5推力3000N行程60mm
主要技術參數
電動機1/2三相交流異步式電動機，符合（g了755-87）規定，絕緣等級：f級
使用條件：
連續工作s1連續工作s2，負載持續率fc=60%
額定電壓為380v三相，頻率50hz
使用地點的海拔高度等級符合（gb755-87）標準
周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ed630/12公適用于垂直安裝）
具體生產型號：
YT1,ED,YTD.BYT1，BED,ED2，MYT1，ZED,DEd系列電力液壓推動器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW，YWL系列電力液壓制動器
YT1系列電力液壓推動器： YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4、YT1-45Z/4、YT1-45Z/5、YT1-45Z/6、YT1-90Z/6、YT1-90Z/8、YT1-125Z/10、YT1-180Z/8、YT1-180Z/10、YT1-180Z/12、YT1-320Z/12、YT1-320Z/20、YT1-25/4、YT1-45/6、YT1-90/9-8、YT1-125/10、YT1-180/12
YWZ4-200/23、YWZ4-200/30、YWZ4-300/30、YWZ4-300/50、YWZ4-400/80、YWZ4-400/121、YWZ4-500/121、YWZ4-600/201
一、ed推動器概述
ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。
二、推動器設計特點
外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，b級或f級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達ip55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
ed系列緊固件為不銹鋼材質，美觀耐用。
三、電力液壓推動器安裝方式的選擇
垂直安裝：活塞桿連接塊朝上；
水平安裝和中間任意位置：主參數標牌朝上；
所有推動器的推桿連接塊都可以旋轉。ed50-ed301固定座可作90°旋轉，ed23-ed30固定座也可提供90°旋轉但安裝高度尺寸a增加8毫米；
無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
