電力液壓制動器推動器ED-50/6推力500N行程60mm

            電力液壓制動器推動器ED-50/6推力500N行程60mm

ed-23/5電力液壓推動器 ed-30/5電力液壓推動器 ed-40/4電力液壓推動器

ed-50/6電力液壓推動器 ed-70/5電力液壓推動器 ed-80/6電力液壓推動器

ed-121/6電力液壓推動器 ed-201/6電力液壓推動器 ed-301/6電力液壓推動器

ed-50/12電力液壓推動器 ed-80/12電力液壓推動器 ed-121/12電力液壓推動器

ed-201/12電力液壓推動器 ed-301/12電力液壓推動器 ed-630/12電力液壓推動器

主要技術參數

電動機1/2三相交流異步式電動機，符合（g了755-87）規定，絕緣等級：f級

使用條件：

連續工作s1連續工作s2，負載持續率fc=60%

額定電壓為380v三相，頻率50hz

使用地點的海拔高度等級符合（gb755-87）標準

周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.

垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ed630/12公適用于垂直安裝）

具體生產型號：

YT1,ED,YTD.BYT1，BED,ED2，MYT1，ZED,DEd系列電力液壓推動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW，YWL系列電力液壓制動器

 YT1系列電力液壓推動器： YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4、YT1-45Z/4、YT1-45Z/5、YT1-45Z/6、YT1-90Z/6、YT1-90Z/8、YT1-125Z/10、YT1-180Z/8、YT1-180Z/10、YT1-180Z/12、YT1-320Z/12、YT1-320Z/20、YT1-25/4、YT1-45/6、YT1-90/9-8、YT1-125/10、YT1-180/12

電力液壓推動器 ED-23/5推力220N行程50mm

電力液壓推動器 ED-30/5推力300N行程50mm

電力液壓推動器 ED-50/6推力500N行程60mm

電力液壓推動器 ED-80/6推力800N行程60mm

電力液壓推動器 ED-121/6推力1250N行程60mm

電力液壓推動器 ED-201/6推力2000N行程60mm

電力液壓推動器 ED-301/5推力3000N行程60mm

 YWZ4-200/23、YWZ4-200/30、YWZ4-300/30、YWZ4-300/50、YWZ4-400/80、YWZ4-400/121、YWZ4-500/121、YWZ4-600/201

一、ed推動器概述

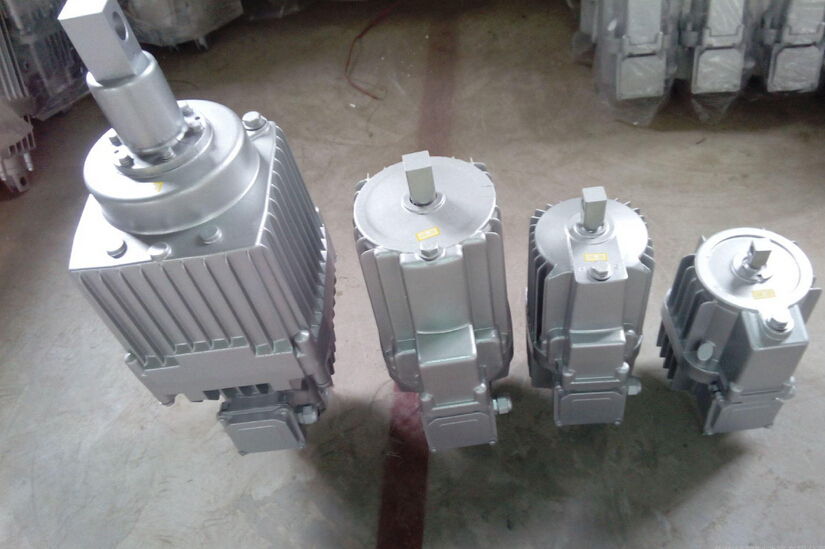

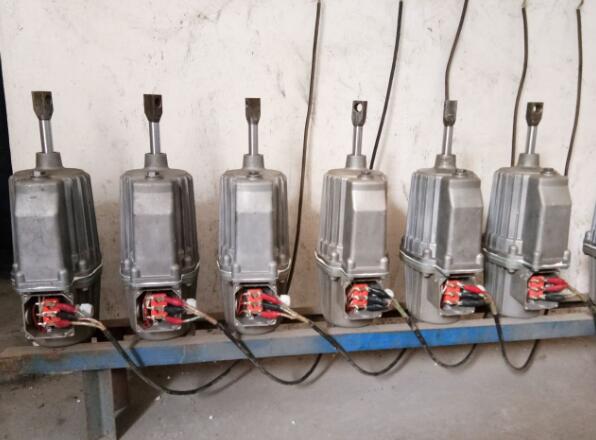

　　ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。

二、推動器設計特點

　　外殼為鑄造鋁合金、重量輕，外形美觀；

　　電機為非浸油式結構，b級或f級絕緣(根據用戶要求)。耐熱性好，壽命長；

　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達ip55;

　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；

　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；

　　ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；

　　ed系列緊固件為不銹鋼材質，美觀耐用。

三、安裝方式的選擇

　　垂直安裝：活塞桿連接塊朝上；

　　水平安裝和中間任意位置：主參數標牌朝上；

　　所有推動器的推桿連接塊都可以旋轉。ed50-ed301固定座可作90°旋轉，ed23-ed30固定座也可提供90°旋轉但安裝高度尺寸a增加8毫米；

　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

四、附加裝置

　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；

　　上升或下降閥：加裝上升閥“h”，下降閥“s”或上升下降閥“h、s”可使上升下降時間無級延長，可調整的***大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；

　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

　　復位彈簧：工作原理同c-彈簧，但復位的彈簧力教?。?/p>

　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。

　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為ac200v、ac110v電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；

行程開關：根據用戶要求，電力液壓推動器可以裝機械式行程開關。
